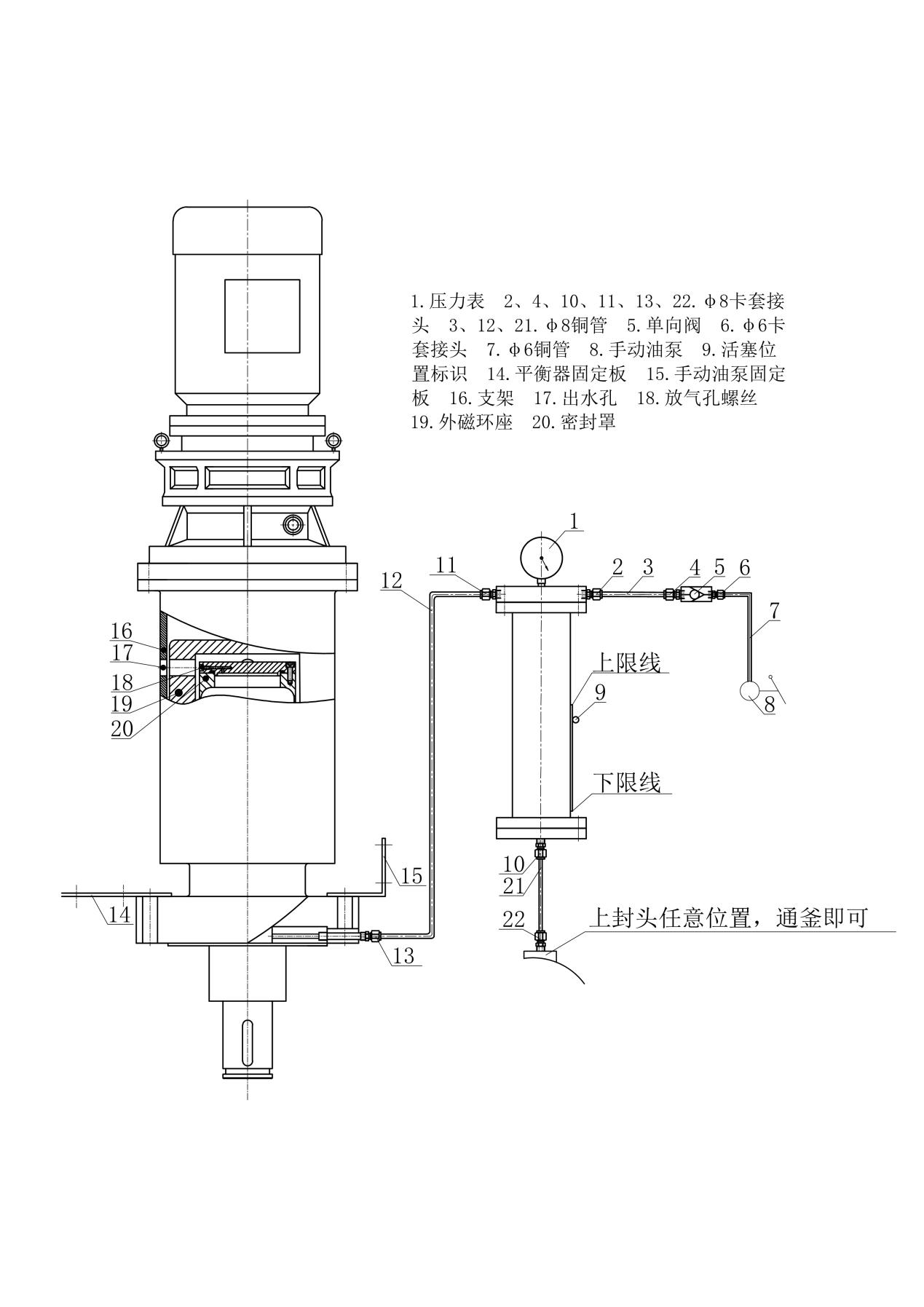

C J系列磁傳動安裝

1）檢查釜口連接尺寸是否與磁傳動攪拌器匹配，先安裝釜口墊片。

2）將磁力密封與反應釜用螺栓連接，預留3個螺絲孔。螺栓對稱擰緊，防止密封面受力不均勻。

3）將平衡器固定板（14）以及手動油泵固定板（15）分別安裝在預留孔處。

4）將平衡器與手動油泵分別用螺絲固定在平衡器固定板（14）和手動油泵固定板（15）上。

5）將壓力表(1)安裝在平衡器頂部擰緊。

6) 連接管路，首先在單向閥(5)兩頭分別擰上φ8卡套接頭(4)(6)，然后按照單向閥(5)的箭頭方向用φ8銅管(3)連接到平衡器上蓋卡套接頭(2)處，另一頭用φ6銅管（7）連接到手動油泵(8)處。接著從上封蓋另一頭φ8卡套接頭(11)處用φ8銅管(12)與磁力密封下法蘭加油孔處φ8卡套接頭(13)相連。將平衡器底部φ8卡套接頭(10)用φ8銅管(21)與釜上開孔處的φ8卡套接頭(22)連接。管路連接結束。

7) 用手轉動電機風葉或下攪拌軸，從外支架（16）上的出水孔（17）可看到外磁環座（19）跟著轉動，轉到一定位置可看到密封罩（20）上的放氣螺塞（18），用內六角扳手（CR-V5）伸入，松開放氣螺塞，但不得讓螺塞掉下來。用手動油泵（8）往平衡器里加油，油通過平衡器往磁傳動里流動，直至看到從放氣螺塞（18）冒出油來，并等待2~3分鐘，此時說明排氣過程結束，將放氣螺塞（18）擰緊使之密封。繼續用手動油泵（8）充油，可看到平衡器上活塞位置標志塊（9）往下移動，移動到下限線，這時，壓力平衡系統已處于可工作狀態。

注：（目前大部分CJ系列產品上述調試出廠前已完成，只需客戶將平衡器底部φ8卡套接頭（10）用φ8銅管(21)與釜上開孔處的φ8卡套接頭(22)連接。）

8）將上支架以及下法蘭通水(詳見使用須知)。安裝完畢后，請將電機后蓋打開，用手轉動電機風扇（從電機往下俯視轉動方向?yàn)轫槙r(shí)針）。如能轉動表示安裝一切正常，如不能轉動請檢查釜內是否有物體阻擋槳葉，或電話咨詢我們。

注意：根據不同工況，開機前需注意平衡器壓力表變化情況。轉速提升時，在磁傳動里的封油受擾動溫度升高，封油膨脹，封油壓力突然升高，壓力表顯示壓力瞬間增大。當發生這種情況時首先緩慢松開平衡器上封蓋的卡套接頭，讓封油緩緩流出，直到活塞位置標志塊上升至正常位置，再擰緊卡套接頭。原因：開始加油太多，活塞位置標志塊超活塞下限線。

C J系列磁傳動使用須知

1）應嚴格按照銘牌上標定的工作壓力和工作溫度操作使用，以免造成危險。

2）凡帶變頻器的，都得采用變頻啟動，即開機時手動變頻提高轉速到使用轉速，設備停機后手動變頻降 轉速。

3）嚴格遵守產品使用說明中相關冷卻，注油等方面的規定。嚴禁堵塞溢流孔。磁傳動運轉前需將上支架及下法蘭通水(設備上已貼有進出水標簽)。應使用控制閥調節進水水量大小，上支架以溢流孔有少量水溢出為運行狀態。當水量過大時，造成冷卻水上溢，損壞減速機及磁傳動內軸承。當出水量過小時，影響冷卻效果，造成磁傳動內磁失磁。下法蘭進水口接通水源，出水口正常出水即可。

4） 當轉速低于100rpm時支架進水口可以不需要通水；當轉速高于100rpm時，應保證連續通水，且加量應隨著出水溫度的升高逐步加大。水量以溢流孔有少量水溢出為準。

5） 當出水溫度高于70℃時應立即停機以免造成設備損壞并及時聯系我們。工作結束后，請不要立即關閉供水。應等待15分鐘或磁傳動本體溫度降至40℃以下，才能停止供水，否則將損壞設備內部組件。

6）平衡器壓力表顯示比釜內壓力稍大。說明磁傳動的平衡系統完全就緒，可以正式啟動。

7） 運轉時如密封罩內部有異常響聲，應立即停機放壓。

8）嚴禁磁傳動本體帶下攪拌空轉，上層葉輪低于液面至少要有100~200mm的距離。凡是空轉導致傳動軸的彎曲不屬于我公司的質保范圍。

維護保養注意事項

當平衡器上的活塞位置標志塊移至活塞上限時，說明缺油（嚴禁活塞標志塊移動到上限線），應及時用手壓油泵補充封油（30?；?0＃柴油機油），不得延誤。通過手動油泵給平衡器加油時，要求活塞位置標志塊始終在上下限之間。不允許超出活塞下限，以免使用時因磁傳動體內油溫升高，油體積增加，活塞頂死氣缸底部，壓力猛增。

注意事項

1.關于軸承，在工況惡劣的情況下，一周需添加一次油脂。普通工況1-2個月加一次。（出廠時使用油脂為全氟醚，建議使用全氟醚潤滑脂）。CW系列

2.關于加脂蓋，加完油脂后需擰緊加脂蓋，防止釜內氣體泄露，以免引起安全問題。CW系列

3.為防止平衡器下端連接反應釜銅管堵塞，引起變形，影響正常使用。建議每月定期檢查清理銅管連接口。CJ系列

4.嚴禁在平衡器上焊接任何器件，以免引起平衡器變形，影響正常使用。CJ系列

5.如冷卻水使用地下水客戶，建議在進出水口處加裝過濾器，以免冷卻水中雜質過多，水流不暢影響冷卻效果，導致設備損壞。

6.嚴禁堵死溢流孔。在使用上冷卻系統時，應用控制閥調節出水量大小，以溢流孔有少量水溢出為運行狀態。如將溢流孔堵死，當水量過大時，造成冷卻水上溢至減速機及磁密封，損壞減速機及磁密封的軸承。當出水量過小時，影響冷卻效果，造成磁密封內磁失磁。

7.客戶下攪拌帶有底軸承，在安裝過程中底軸承定位需與攪拌軸垂直，并且需牢固焊接在反應釜底部。定位不準，焊接不牢固會引起底軸承損壞，嚴重會引起攪拌軸彎曲甚至磁密封損壞。

8.反應釜做水壓試驗時，嚴禁滿水試驗?？捎枚嗨贇夥绞皆噳?。

9.磁力密封連接下攪拌后嚴禁反轉。

C W系列磁傳動使用須知

1）應嚴格按照銘牌上標定的工作壓力和工作溫度操作使用，以免造成危險。

2） 凡帶變頻器的，都得采用變頻啟動，即開機時手動變頻提高轉速到使用轉速，設備停機后手動變頻降低轉速。

3）嚴格遵守產品使用說明中相關冷卻，注油等方面的規定。嚴禁堵塞溢流孔。磁傳動運轉前需將上支架及下法蘭通水(設備上已貼有進出水標簽)。應使用控制閥調節進水水量大小，上支架以溢流孔有少量水溢出為運行狀態。當水量過大時，造成冷卻水上溢，損壞減速機及磁傳動內軸承。當出水量過小時，影響冷卻效果，造成磁傳動內磁失磁。下法蘭進水口接通水源，出水口正常出水即可。

4 ) 當轉速低于100rpm時支架進水口可以不需要通水；當轉速高于100rpm時，應保證連續通水，且加量應隨著出水溫度的升高逐步加大。水量以溢流孔有少量水溢出為準。

5) 當出水溫度高于70℃時應立即停機以免造成設備損壞并及時聯系我們。工作結束后，請不要立即關閉供水。應等待15分鐘或磁傳動本體溫度降至40℃以下，才能停止供水，否則將損壞設備內部組件。

6) 磁傳動軸承部位潤滑脂出廠時已添加。反應釜做水壓試驗時，嚴禁滿水試驗?？捎枚嗨贇夥绞皆噳?，如若磁傳動試壓時設備進水，則運轉前需重新添加潤滑脂，加脂方法如下圖所示。（潤滑脂種類可咨詢我公司）

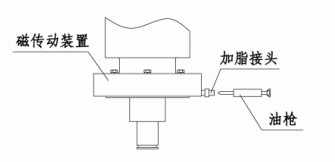

下法蘭軸承潤滑脂加油圖

7) 運轉時如密封罩內部有異常響聲，應立即停機放壓。

8) 嚴禁磁傳動本體帶下攪拌空轉，上層葉輪低于液面至少要有100~200mm的距離。凡是空轉導致傳動軸的彎曲不屬于我公司的質保范圍。

注意事項

1關于軸承，在工況惡劣的情況下，一周需添加一次油脂。普通工況1-2個月加一次。（出廠時使用油脂為鋰基脂）。CW系列

2關于加脂蓋，加完油脂后需擰緊加脂蓋，防止釜內氣體泄露，以免引起安全問題。CW系列

3為防止平衡器下端連接反應釜銅管堵塞，引起變形，影響正常使用。建議每月定期檢查清理銅管連接口。CJ系列

4嚴禁在平衡器上焊接任何器件，以免引起平衡器變形，影響正常使用。CJ系列

5如冷卻水使用地下水客戶，建議在進出水口處加裝過濾器，以免冷卻水中雜質過多，水流不暢影響冷卻效果，導致設備損壞。

6嚴禁堵死溢流孔。在使用上冷卻系統時，應用控制閥調節出水量大小，以溢流孔有少量水溢出為運行狀態。如將溢流孔堵死，當水量過大時，造成冷卻水上溢至減速機及磁密封，損壞減速機及磁密封的軸承。當出水量過小時，影響冷卻效果，造成磁密封內磁失磁。

7客戶下攪拌帶有底軸承，在安裝過程中底軸承定位需與攪拌軸垂直，并且需牢固焊接在反應釜底部。定位不準，焊接不牢固會引起底軸承損壞，嚴重會引起攪拌軸彎曲甚至磁密封損壞。

8反應釜做水壓試驗時，嚴禁滿水試驗?？捎枚嗨贇夥绞皆噳?。

9磁力密封連接下攪拌后嚴禁反轉。
